氣體報警器是用于檢測有毒氣體泄漏的設備，其接線方式對于保證探測器的正常工作至關重要。那么有毒氣體探測報警器怎么接線呢？氣體探測報警器的接線方式多種多樣，常見的有三線制和四線制接線方式。在有線接線方式中，根據信號傳輸?shù)牟煌?strong>三線制和四線制氣體檢測儀接線方式可以分為分線制模擬量信號和總線制數字量信號傳輸方式，下面就和贏潤集團工作人員一起來了解一下吧。

一、三線制接線方式（4-20mA模擬量信號并聯）接線
1、接線原理：
三線制是指V、S、GND這種三線式的端子。其中，V為電壓輸入端，S為模擬信號輸出端，GND為地（負極）端。在S端和GND端之間，4-20mA的電流信號輸出與濃度值成正比關系，電流信號輸出隨氣體濃度而變化。遠程主機和其他信號采集模塊接收電流的變化并顯示相應的濃度值。因此，在現場施工中應使用屏蔽線，以防止線路干擾引起的電流突然變化，影響氣體報警控制主機的數據顯示與現場檢測儀器形成差異。 2、接線步驟：
（1）從主機引出一根對應V、S、GND的三線電纜；
（2）儀表側也有三個對應的端子，可以一一連接；
（3）三線制的優點是供電和信號分離，儀表功耗與信號輸出無關。在使用儀表時，自身消耗功率的增加不會改變，輸出電流信號也不會變得不穩定。

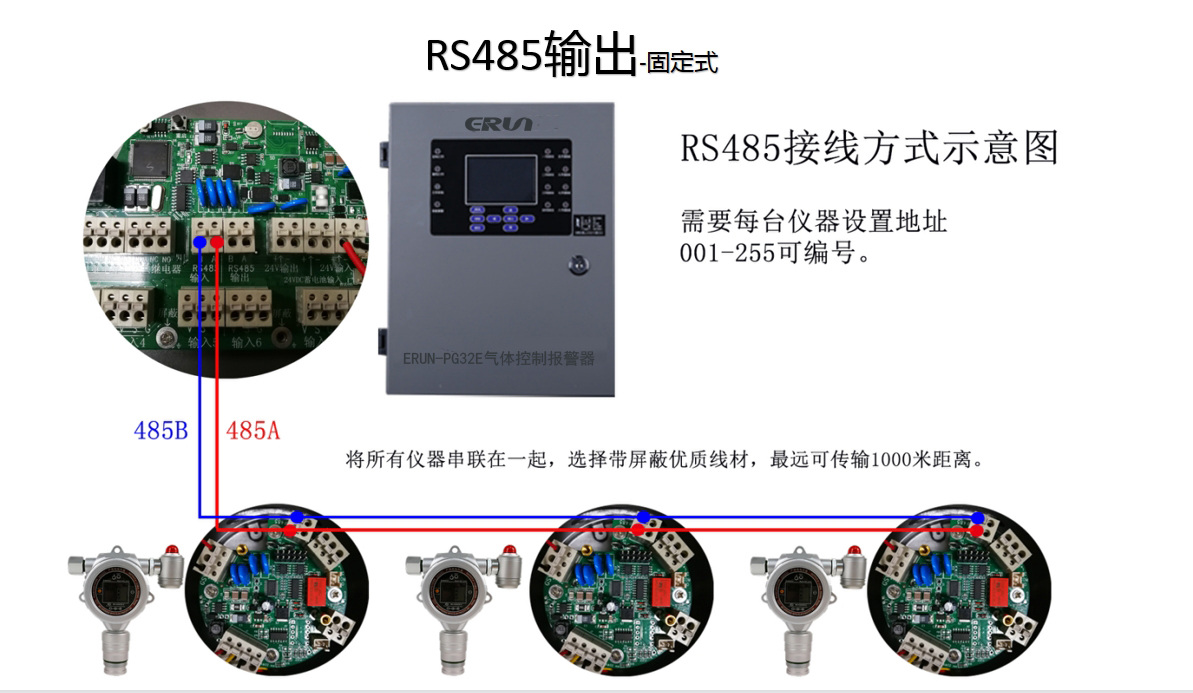

二、四線制接線方式（RS485數字量信號串聯）接線
1、接線原理：
四線制氣體報警器使用的電纜RS485通信線路采用屏蔽雙絞線。雙絞線的語言和前兩種使用的是不同的索引材料。這種電纜是一種專門設計用于傳輸數字信號的特殊電纜?？梢杂行а娱L(zhǎng)通信距離和數據傳輸過程，不會因?yàn)閬G包而造成數據傳輸不穩定。因此，在數字通信協議模式下施工時，建議將通信線路設置為這種類型。4芯電纜從本體引出，將儀表電源與相應的供電端子相連，通信端口上的任何一家氣體報警器廠家的產品都有標有A、B-或rs485-的功能端子，使用專用電纜接入主機相應的A和B信號側。 2、接線步驟：
（1）從主機引出一根對應V、S、GND的三線電纜；
（2）將儀表電源與相應的供電端子相連；
（3）將通信端口上的任何一家氣體報警器廠家的產品都有標有A、B-或RS485-的功能端子，使用專用電纜接入主機相應的A和B信號側；
（4）將每個氣體探測器的VGAB端子串聯至另外一臺報警器的VGAB端子即可。

以上就是關于有毒氣體探測報警器怎么接線的相關介紹，三線制和四線制氣體檢測儀接線方式各有各自的適用場景。如需要較穩定的模擬信號傳輸，可以選擇三線制接線方式；而在數字通信協議模式下或需要長距離數據傳輸?shù)那闆r下，建議選擇四線制接線方式。在實際接線過程中，應仔細按照相關標識進行對接，確保接線的準確性和可靠性，如有任何疑問歡迎咨詢贏潤集團工作人員。
